[4주차] PE 구조 분석 & notepad.exe PE 헤더 분석, 가상 메모리 구조 분석

PE파일이란?

리눅스 실행파일이 ELF인 것처럼 윈도우에서 사용하는 실행파일

PE파일의 종류

EXE, DLL, OBJ 등 윈도우OS에서 돌아가는 실행파일들이 있다.



PE파일의 구조

PE 파일은 위 그림처럼 구조체 형식으로 저장되어 있다. 크게는 PE header와 body가 존재한다.

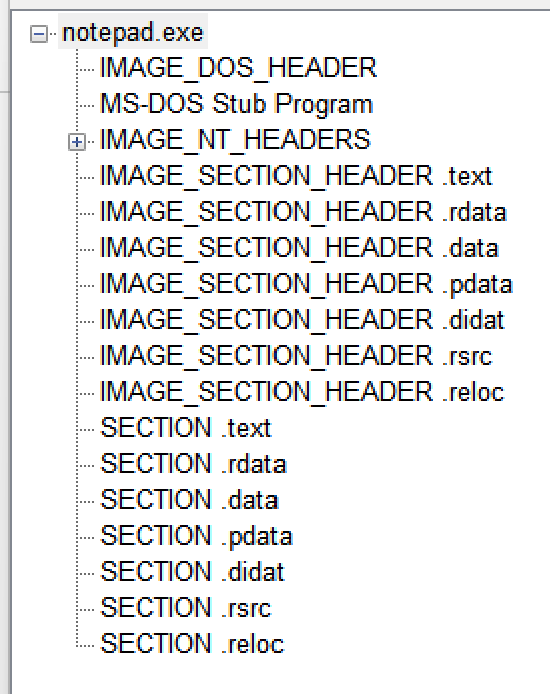

메모장을 PEview로 열면 구조화되어 있는 걸 알 수 있다.

1. PE header

1. DOS Header

IMAGE_DOS_HEADER 구조체

1. e_magic: DOS signature이다. PE 파일이라는 걸 나타낸다. MZ로 총 2바이트.

위 메모장에서도 data가 5A4D로 고정됨을 알 수 있다.

2. e_lfanew: NT header가 시작되는 위치 offset.

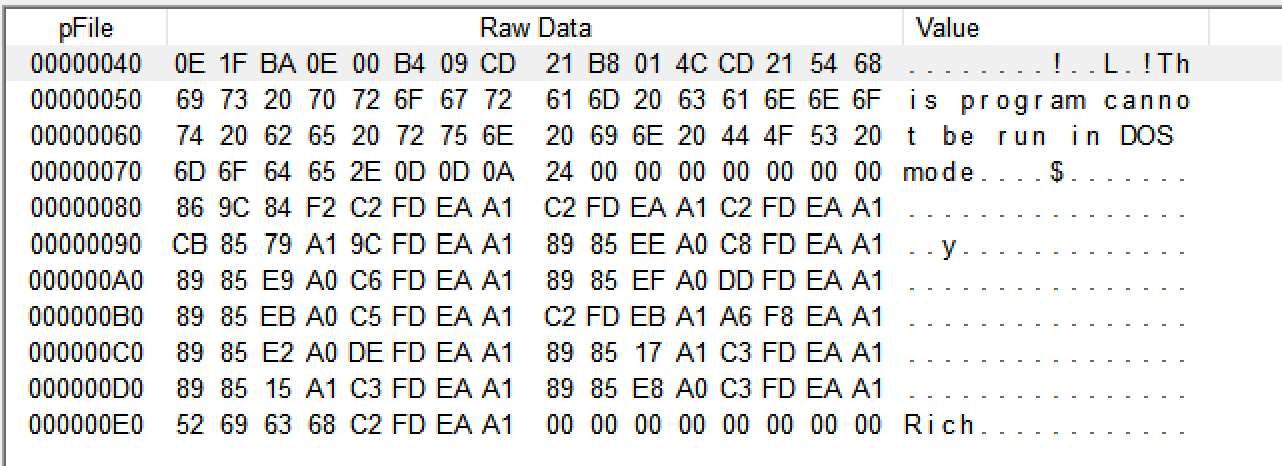

2. DOS stub(옵션)

DOS환경에서 실행되는 코드+데이터가 적혀있다.

위를 DOS환경에서 실행하면 "This program cannot be run in DOS mode"를 출력하고 종료한다.

* DOS: 디스크 운영 체제의 일종..

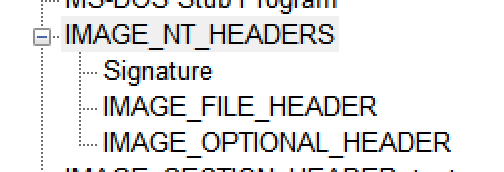

3. NT Header

IMAGE_NT_HEADERS 구조체

파일 실행에 필요한 정보 저장(중요)

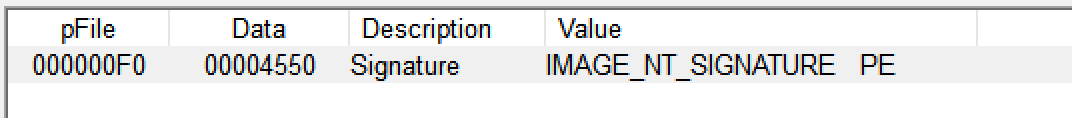

1. signature:

data를 읽으면(참고로 리틀엔디안) 00004550인데 이것은 PE를 뜻한다.

2. file header: 파일의 간략 정보를 나타낸다.

IMAGE_FILE_HEADER 구조체를 갖는다.

주요 멤버명	의미	notepad.exe
Machine	실행되는 아키텍처	8664는 AMD64를 나타낸다.
NumberOfSections	파일에 존재하는 섹션 개수	7개이다.
SizeOfOptionalHeader	Optional Header의 크기	0x00F0만큼 차지
Characteristics	속성	bit OR계산을 해보면  0x0002 EXECUTABLE_IMAGE 0x0020 LARGE_ADDRESS_AWARE  를 갖는 걸 알 수 있다.
TimeDateStamp	파일의 생성 일시	value를 보면 2007/06/20에 생성된 걸 알 수 있다.

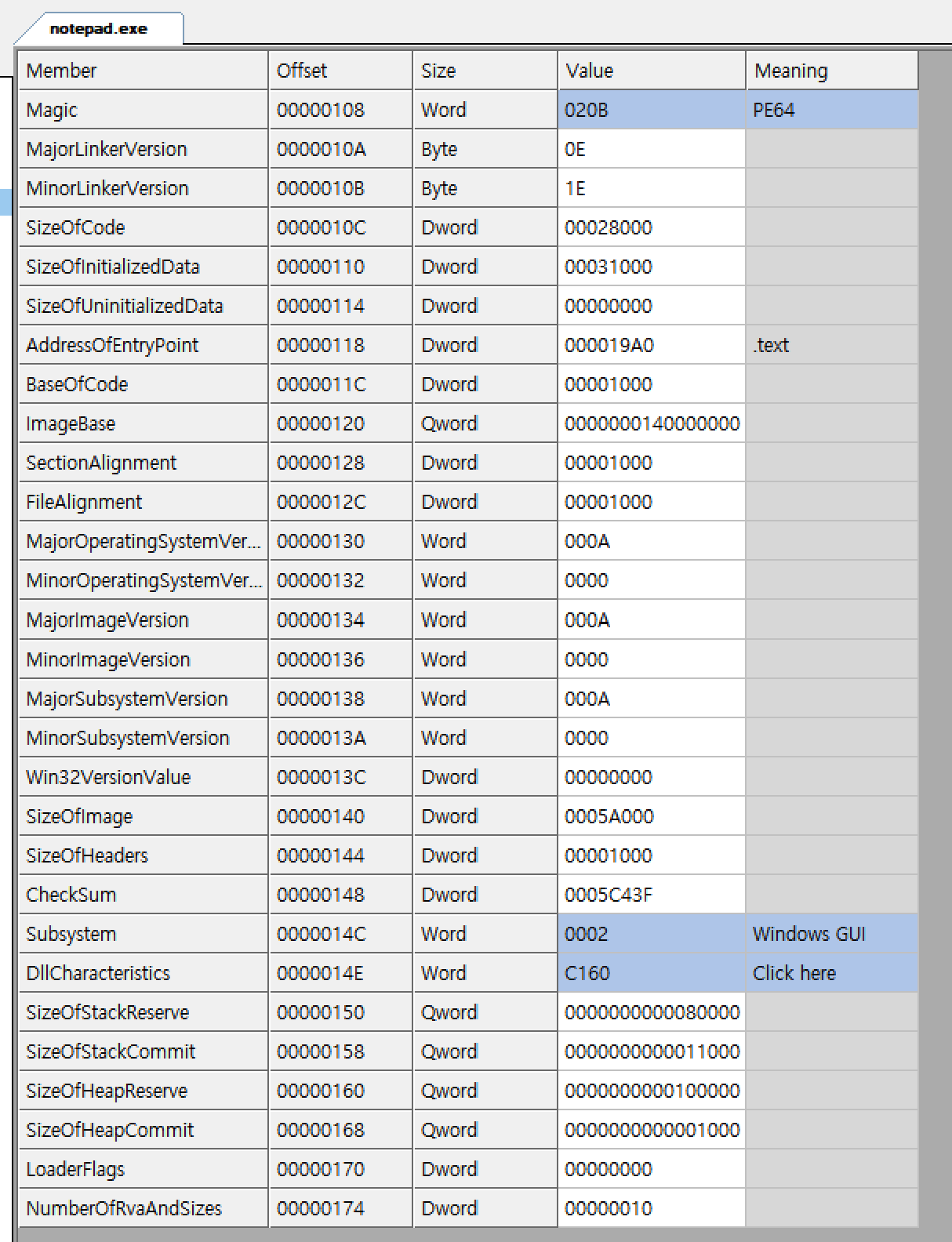

3. optional header: 파일 실행에 필요한 정보들 저장

위 파일 헤더에 적혀있던 것처럼 0x00F0만큼 갖는다.

주요 멤버명	의미	notepad.exe
Magic	32비트 or 64비트	020B는 64를 의미
AddressOfEntryPoint	로더가 실행을 시작할 주소  처음으로 실행될 코드 주소	19a0부터 .text
ImageBase	메모리 상의 시작 주소	140000000
SectionAlignment, FileAlignment	섹션의 최소단위	0128
SizeOfImage	Image 전체 크기	5A000
SizeOfHeader	PE header의 전체 크기	0x1000
Subsystem	동작환경 정의	0002 -> windows GUI
NumberOfRvaAndSize	datadirectory배열의 개수	0x10
DataDirectory	IMAGE_DATA_DIRECTORY 구조체의 배열  디렉토리별 각각의 정보 작성

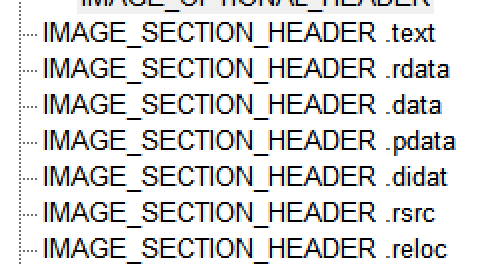

4. Section Header

아래서 설명할 Section에 대한 header이다. 메모리에 로드될 때 참조된다.

섹션의 자세한 .text, .rdata, .data등은 후술..하고 주요 멤버만 짚고 넘어간다.

1. VirtualSize: 메모리에서 섹션 크기

2. VirtualAddress: 메모리에서 섹션의 시작주소(RVA라고 한다)

3. SizeOfRawData: 파일에서 섹션의 크기

4. PointerToRawData: 파일에서 섹션의 Offset(길이)

5. Characteristics: 섹션의 속성(위에서 본 멤버와 같은 원리)



? 디버깅 도중 다른 메모리 영역에 문자열 생성하고 파일로 저장하면 제대로 실행되지 않는 이유

- 해당 주소를 가리켜도 그 주소부터 시작하는 옾셋을 가리키는 멤버가 없으므로 오류 발생

2. PE body

body는 여러 개의 섹션으로 구성되어 있다.

code 영역	.text	실행 코드를 담고 있는 섹션
data 영역	.data	읽고 쓰기가 가능한 데이터 섹션 초기화된 전역변수와 정적 변수 등 위치
	.rdata	읽기만 가능한 데이터 섹션  상수형 변수, 문자열 상수 등 위치
	.bss	초기화되지 않은 전역변수 위치
import API	.idata	import할 DLL, API 정보 섹션  IAT 존재
	.didat	Delay-loading import DLL 정보 섹션
export API	.edata	export할 DLL 정보 섹션
Resource	.rsrc	리소스 관련 데이터 정보 섹션
relocation	.reloc	재배치 정보 섹션
TLS	.tls	스레드 지역 저장소
Debugging	.debug$p	미리 컴파일된 헤더가 있을 시

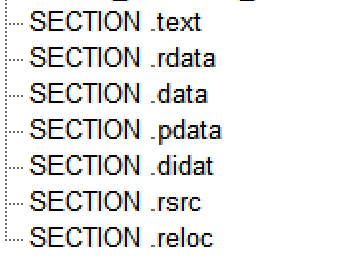

notepad.exe에는 위와 같은 섹션이 존재한다. 중요한 code, data 영역 헤더를 살펴보자

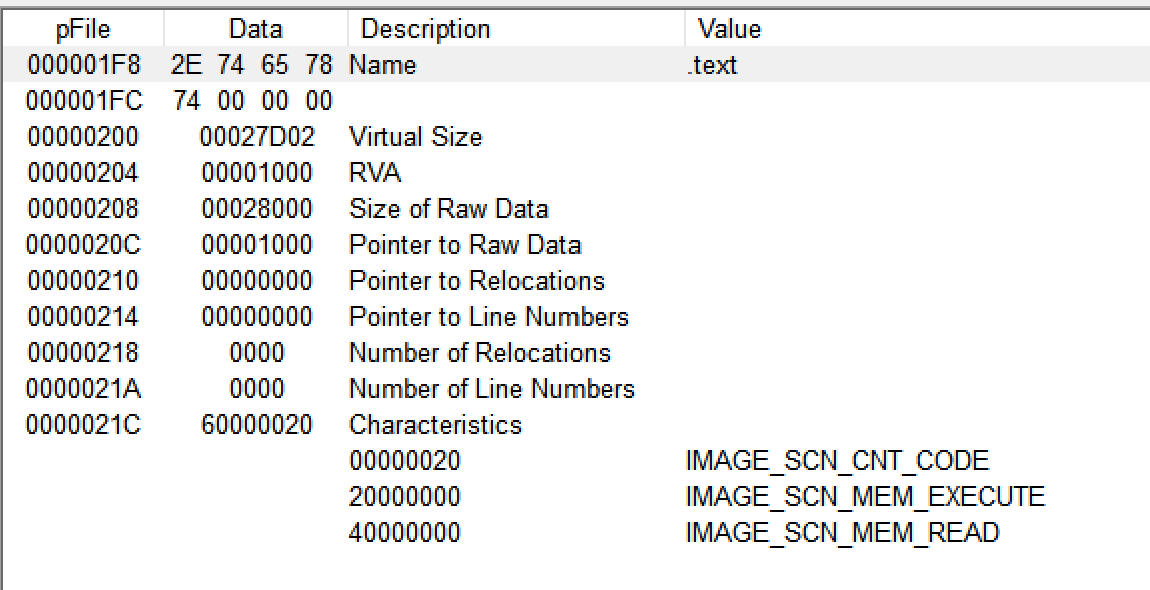

위는 .text의 섹션 헤더이다.

characteristics를 보면 실행, 읽기 권한이 있다.

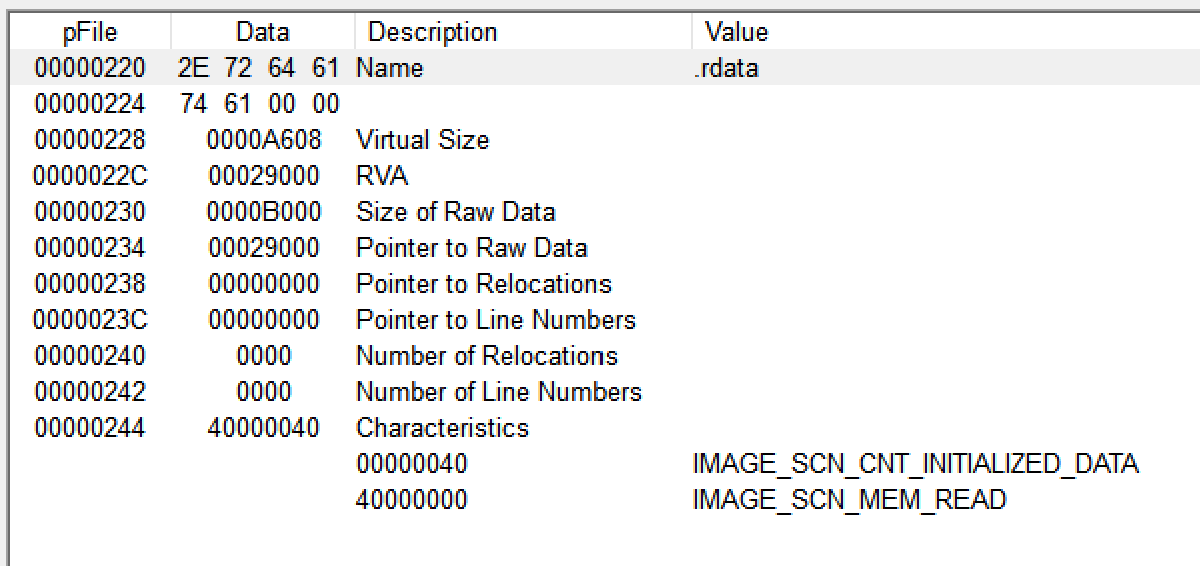

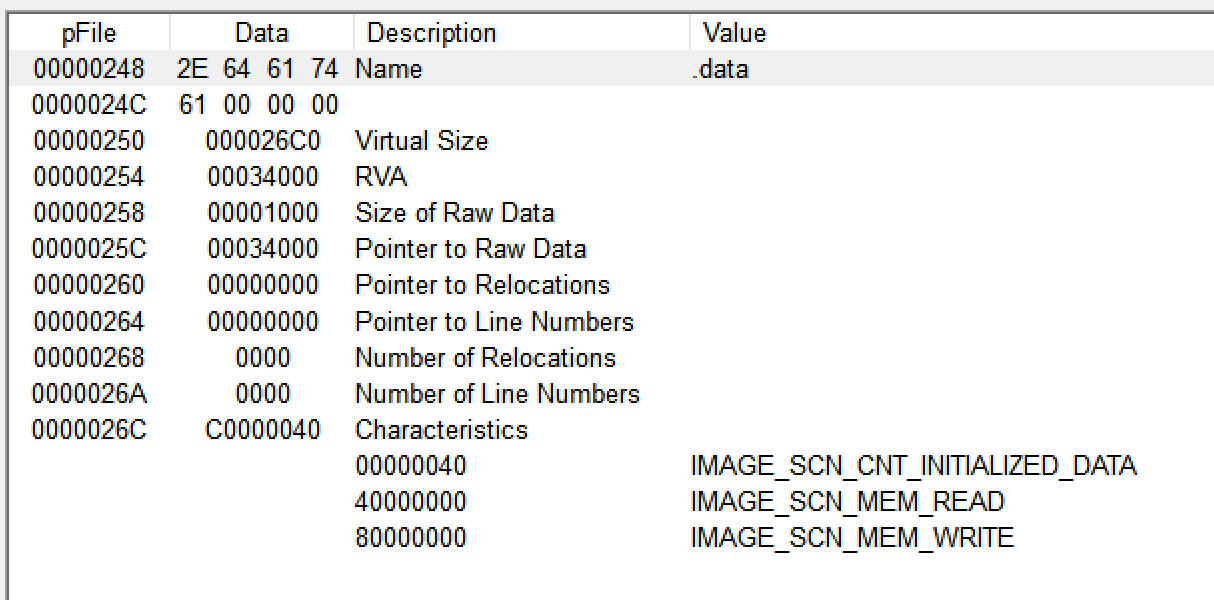

왼쪽이 .data이고, 오른쪽이 .rdata이다. 속성 차이를 보면 왼쪽은 읽기, 쓰기 권한이 있지만 오른쪽은 읽기 권한만 존재한다.

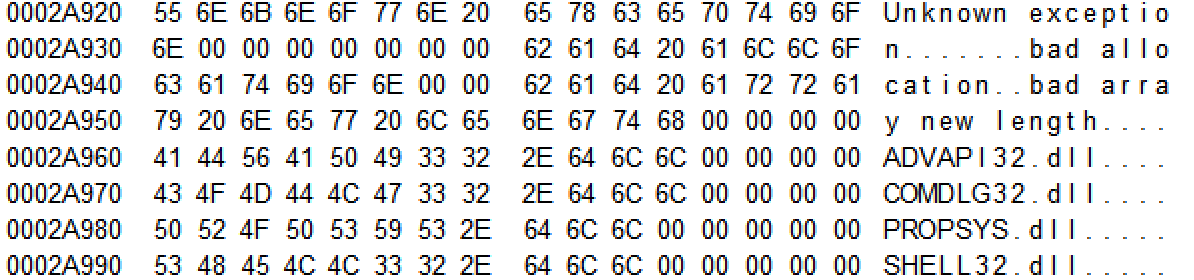

rdata에는 문자열 상수 등이 위치한다.





가상 메모리 구조 분석

위 그림과 같이 메모리에 PE파일이 로드된다.

왼쪽 파일에서는 offset의 개념을 쓰지만 오른쪽 메모리에서는 RVA(relative virtual address)을 개념을 차용한다.

RVA는 시작 주소에 대한 상대적 VA를 말한다. 이 RVA를 이용한 VA 식은 다음과 같다.

VA = ImageBase + RVA



image_file_header 뒷부분 IMAGE_OPTIONAL_HEADER 구조체에 메모리 로드 관련 멤버들이 존재한다. 아까 위에서 설명했던 optional header에서는 주요 멤버만 설명하고 넘어갔는데 좀 더 자세히 설명해보자면..

주요 멤버명	의미
Magic	실행되는 아키텍처
SizeOfCode	.text의 크기
AddressOfEntryPoint	로더가 실행을 시작할 주소  처음으로 실행될 코드 주소
ImageBase	메모리 상의 시작 주소
SectionAlignment, FileAlignment	섹션의 최소단위
SizeOfImage	Image 전체 크기 -> 위 alignment의 배수
SizeOfHeader	PE header의 전체 크기 -> 위 alignment의 배수
Subsystem	동작환경 정의
NumberOfRvaAndSize	datadirectory배열의 개수
stack, heap 사이즈 관련 멤버	프로세스마다 가지는 자신만의 스택, 힙  그것들을 생성하기 위한 크기, 속성를 지정해주는 멤버
DataDirectory	IMAGE_DATA_DIRECTORY 구조체의 배열  디렉토리별 각각의 정보 작성

datadirectory를 보면 다음과 같다.

각 섹션별 RVA와 size가 정의되어 있다.
